Energiedispersive Röntgenmikroanalyse (EDX)

Mit dem EDX-Verfahren lassen sich die in einer Probe enthaltenen Elemente nachweisen.


Arbeitsprinzip

Die im Elektronenmikroskop erzeugten und beschleunigten Primärelektronen stoßen Elektronen aus kernnahen Schalen der in der Probe enthaltenen Atome heraus. In die so entstandenen Lücken fallen Elektronen der äußeren Schalen, die dabei Energie in Form von Röntgenstrahlung freisetzen. Diese Röntgenstrahlung ist für jedes Element spezifisch.

Mit der EDX-Analyseneinheit wird die Energie und Intensität der Röntgenstrahlung in einem Spektrum aufgezeichnet und den in der Probe enthaltenen Elementen zugeordnet. Des Weiteren kann eine Elementverteilung der Probenoberfläche als Mapping farbig dargestellt werden.

REM: zerstörungsfreie, strukturbezogene Elementanalyse (ab Ordnungszahl 6, Kohlenstoff) von Oberflächen und Auflagerungen bei gleichzeitiger Darstellung der Oberfläche sowie Elementverteilungsbilder im Analysebereich, qualitativ und semiquantitativ.

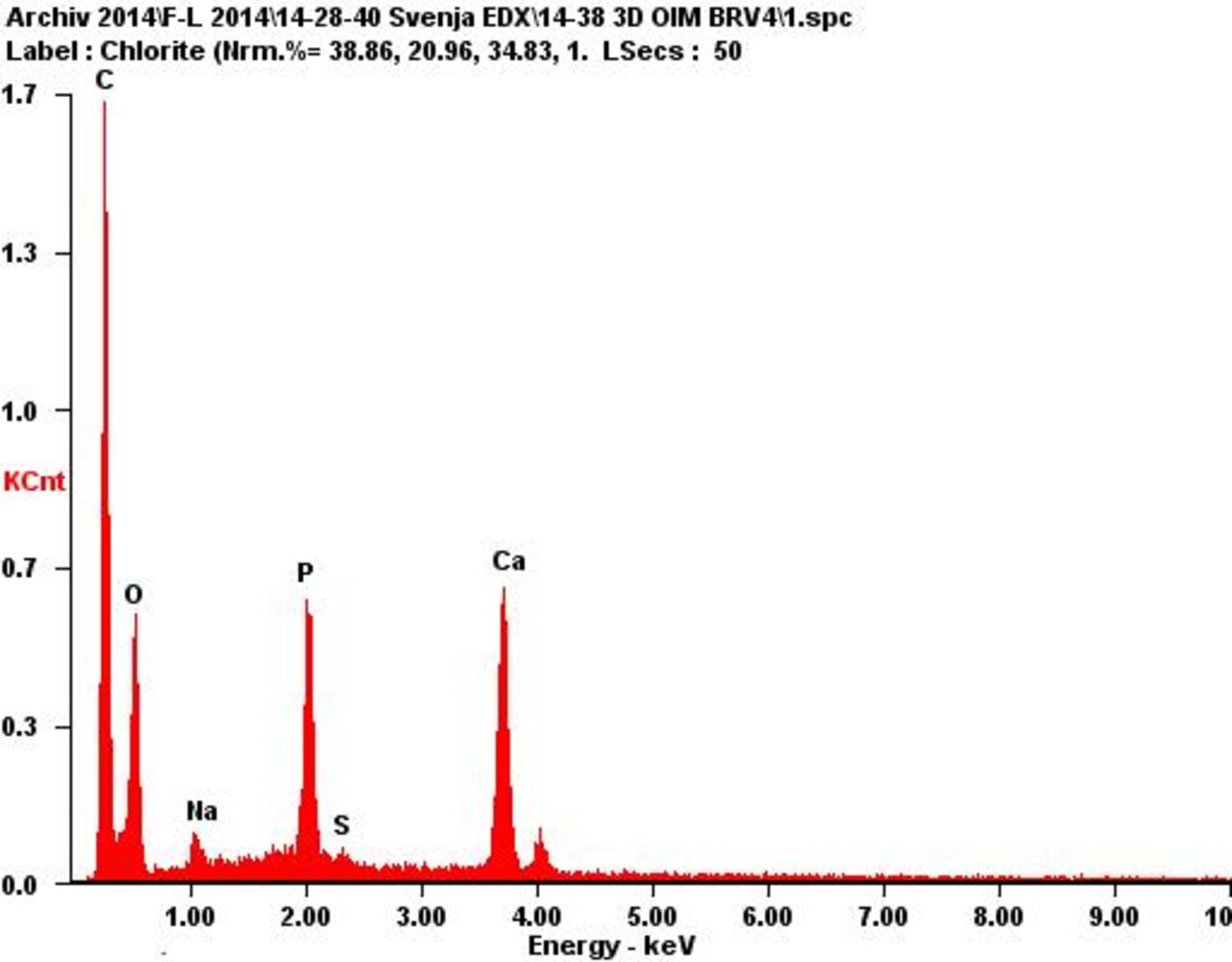

EDX Spektrum
Auskunft über die chemische Zusammensetzung der Probe

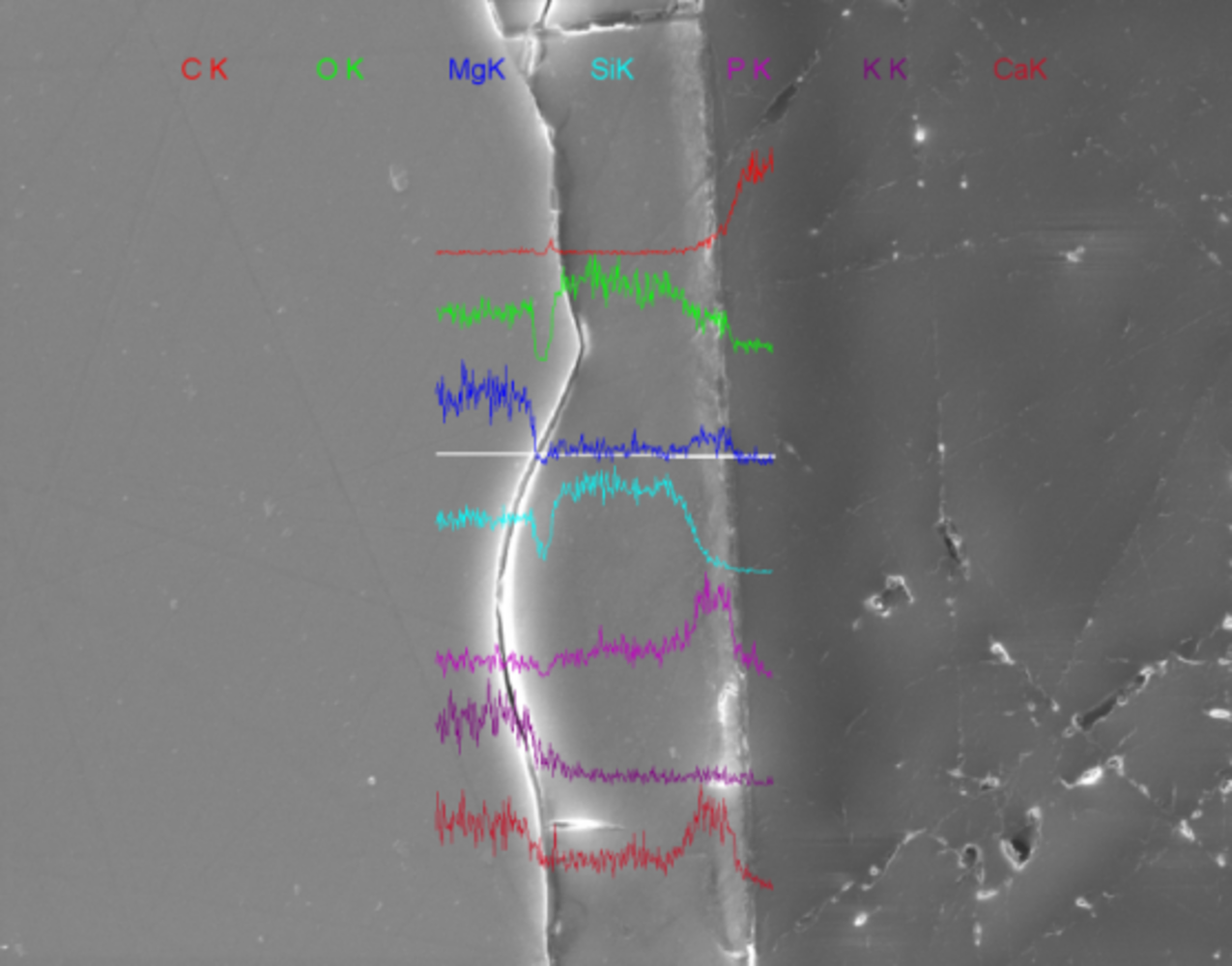

Line Scan
Verteilung der Elemente auf Proben mit glatten Oberflächen

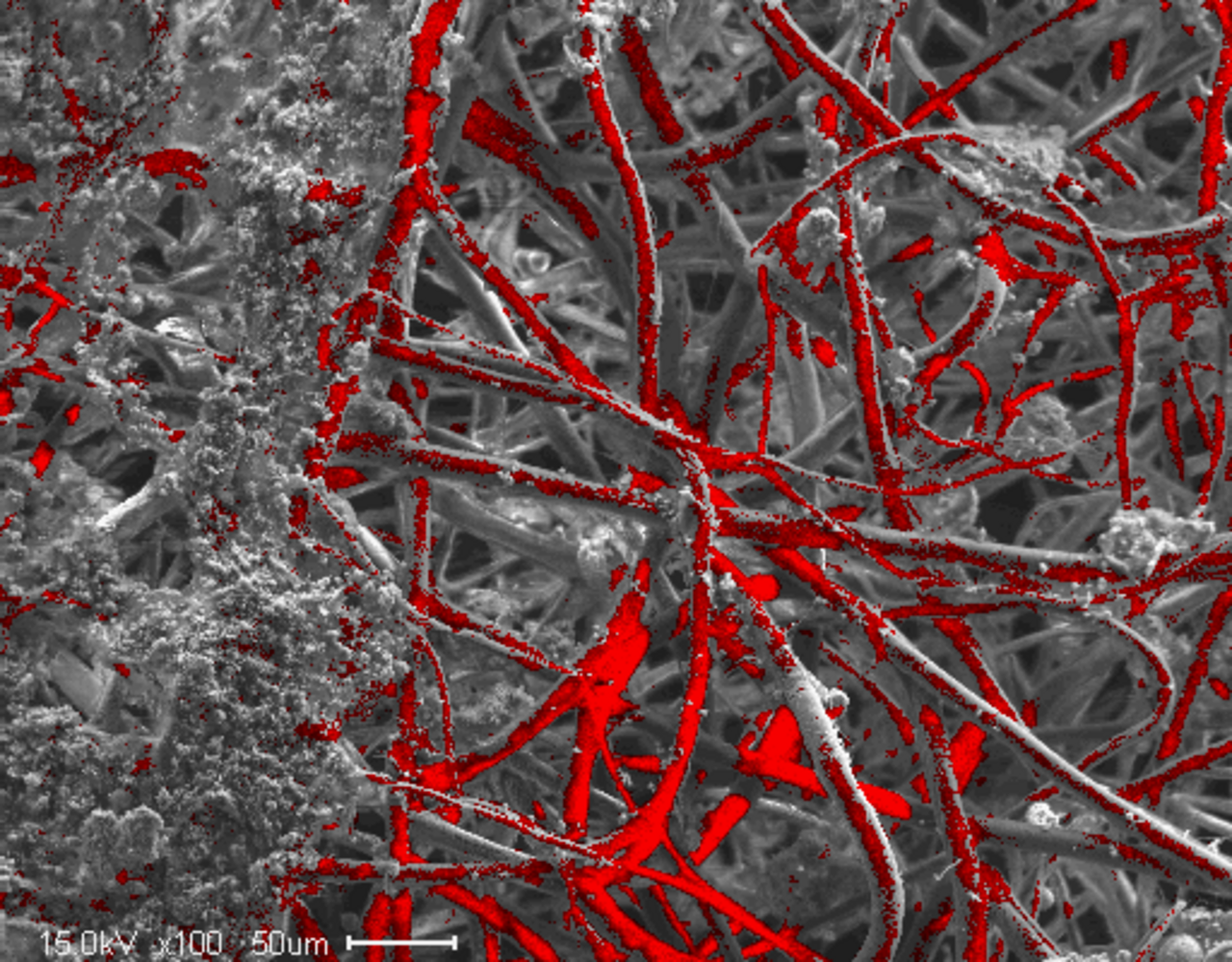

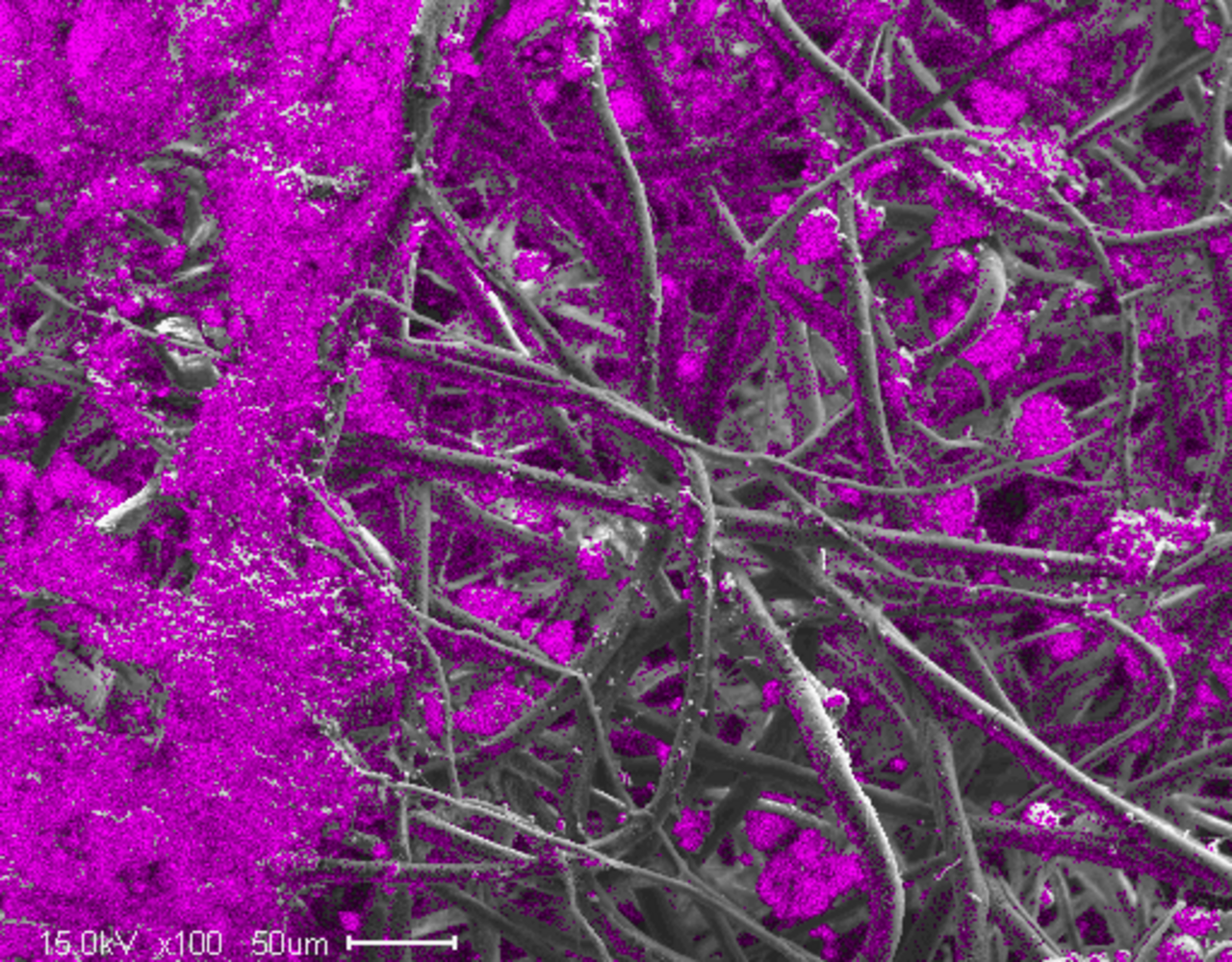

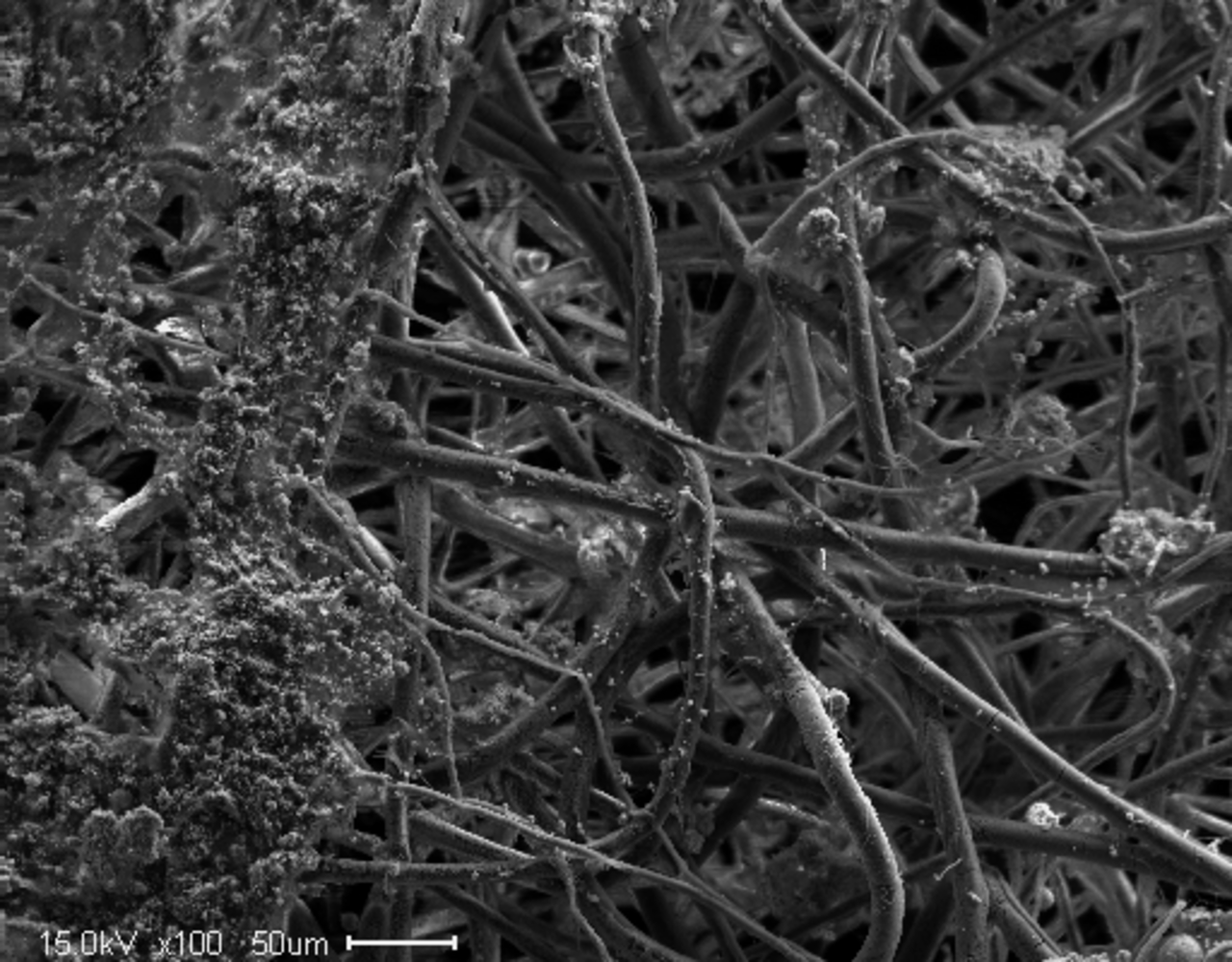

Mapping

Verteilungsbilder der vorkommenden Elemente in einer Probe
