Geräteausstattung

Rasterelektronenmikroskop

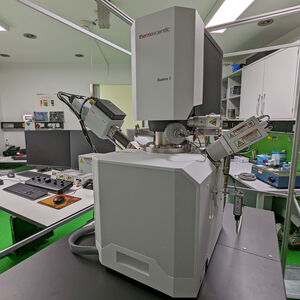

Environmental Rasterelektronenmikroskop FEI Quattro S

Geräteklasse: 1

Eigenschaften:

  • 200V - 30 kV Beschleunigungsspannung
  • Feldemissionsemitter
  • Max. Vergrößerung: 2500.000x
  • Punktauflösung 1,0 nm (SE Hochvakuum), 1,3 nm (SE Niedrigvakuum)
  • Vakuum: 200 Pa – 6x104 Pa
  • Detektoren: SE, BSE, EDX, STEM
  • Peltier Kühltisch -20°C - +60°C
  • 2 Mikromanipulatoren
Möglichkeiten und Präparationsausstattung REM
Möglichkeiten REM
  • Hochvakuum für hohe Auflösungen
  • Niedrigvakuum, für empfindliche, unbeschichtete Proben
  • Umgebungsdruck (environmental) für unfixierte oder feuchte Proben
  • Energiedispersive Röntgenspektroskopie (EDX) zur Elementanalyse
    • Punktmessung
    • Line-Scan
    • Mapping
  • Mikromanipulator MM3A-EM (Kleindiek Nanotechnik)
    • Probenmanipulation im REM
    • Druckmessung (Nanoindentation)
    • Zugkraftmessung
Präparationsausstattung REM
  • Kathodenzerstäubungsanlage Balzers SCD 030
  • Leica EM SCD500 + QSG 100:
    • Sputtern der Probe mit Metallen z. B. Gold, Gold/Paladium etc.
    • Bedampfung mit Kohle
    • Evaporation von Metallen
  • Critical Point Dryer Polaron
  • Critical Point Dryer Balzers CPD 010



Transmissionselektronenmikroskope

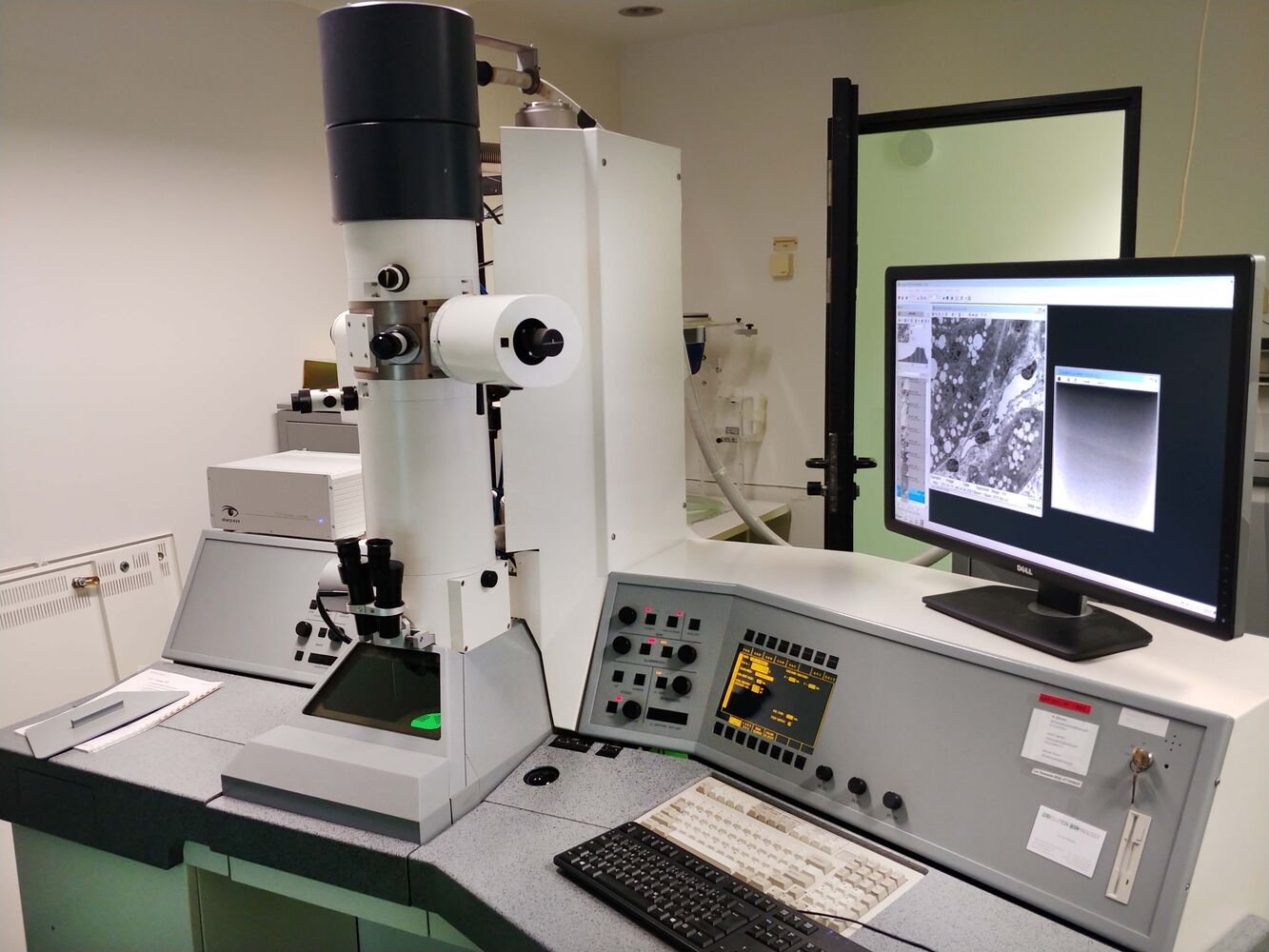

Transmissionselektronenmikroskop Zeiss LEO 906E

Geräteklasse: 2

Eigenschaften:

  • 40-100 kV Beschleunigungsspannung
  • Wolfram-Kathode
  • Max. Vergrößerung: ×450.000
  • Punktauflösung 0,45 nm
  • Kamera: 2K CCD-Kamera TRS

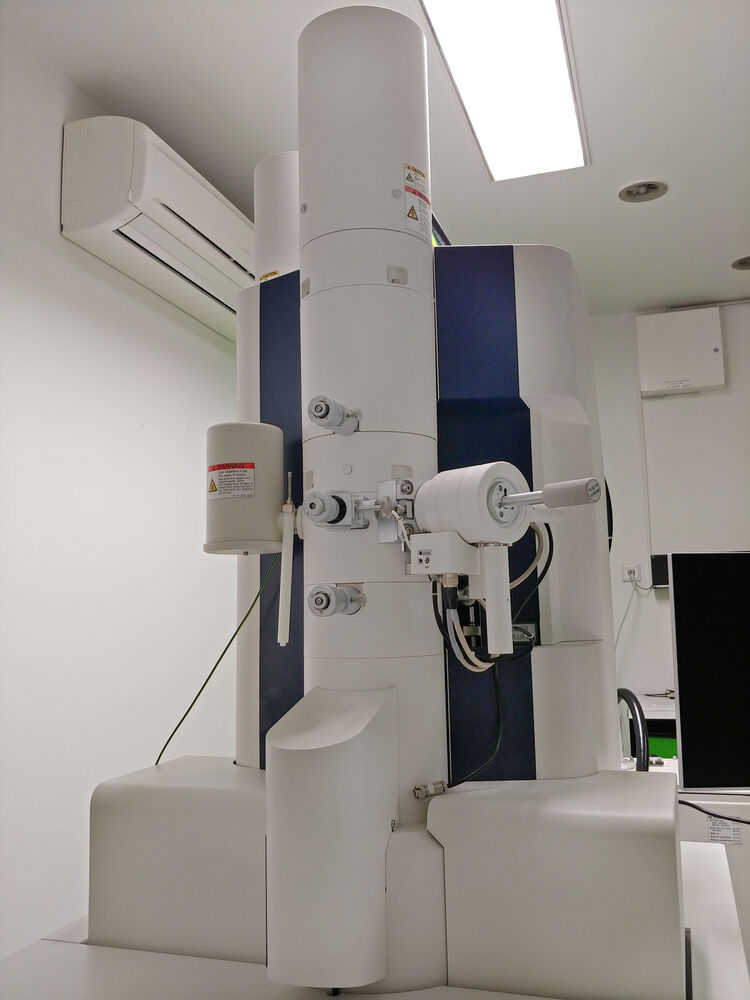

Kryo-Transmissionselektronenmikroskop Hitachi HT7800

Geräteklasse:

  • TEM-Modus: 2
  • Kryo-TEM-Modus: 3

Eigenschaften:

  • 20-120 kV Beschleunigungsspannung
  • LaB6-Kathode
  • Max. Vergrößerung: ×600.000
  • Punktauflösung 0,20 nm (on-axis 100 kV)
  • Stickstoffgekühlte Kryo-Einheit
  • Automatisierte 3D Tomographie (max. Tilt ±70°)
  • STEM-Einheit
  • Kamera: CMOS XAROSA Kamera, 20 Megapixel
Präparationsausstattung TEM
  • Tieftemperatureinbettsystem Leica AFS2
  • Hochdruckgefrieranlage Leica EM ICE
  • Ultramikrotom Reichert Ultracut S mit Tieftemperaturschneidesystem FC S
  • Ultramikrotom Leica EM UC 6
  • Ultramikrotom Leica EM UC 7
  • Trimmer Leica EM TRIM
  • Vibratom Leica VT1000S
  • Messerbrecher LKB Knifemaker Type 7801 A
